ENTRO LUNEDI’ 27/06 DOVETE CONSEGNARE LA QUARTA ESERCITAZIONE DI DISEGNO DIGITALE.
Downloads > Valutazioni aggiornate al 22 giugno
Le Extempore 3 non ritirate sono state lasciate in portineria.
Lunedì 27/06, ore 9.30, Mattatoio: revisioni di Disegno Digitale e revisioni di Disegno dell’Architettura soltanto su prenotazione
Giovedì 30/06, ore 9.30, Mattatoio: revisioni di Disegno Digitale e revisioni di Disegno dell’Architettura
Specifiche per la Tavola a volo di uccello
La Tavola a volo di uccello verte sulla rappresentazione del Tridente da Piazza Augusto Imperatore a Piazza del Popolo tramite un’unica vista a volo d’uccello. Questa va impostata avvalendosi del modello 3d realizzato con Rhinoceros, prediligendo un punto di vista a scelta e stampandolo direttamente sul cartoncino Schoeller (o simile).
Lunedì o Martedì il prof. Calisi vi fornirà un modello del Tridente semplificato (file .rar) uguale per tutti nel quale ognuno di voi può inserire l’area che ha rilevato. Procuratevi Penguin per fare il render e fate delle prove, chiedendo consigli al professore e agli assistenti. Potete fare delle prove di stampa su A4 e mostrarcele a revisione in modo tale da scegliere insieme il punto di vista e il render migliori.

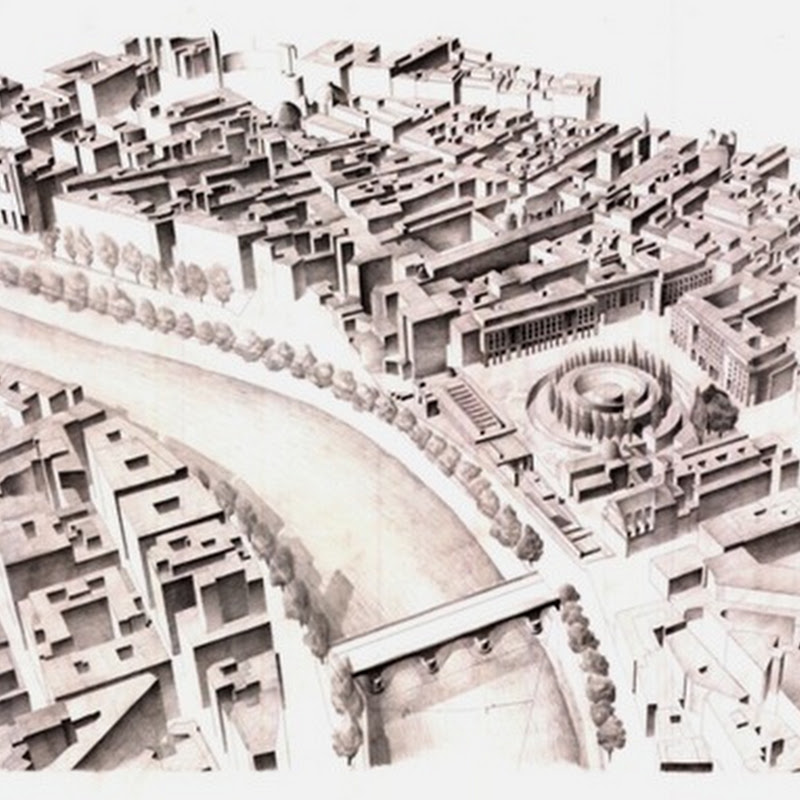

Potete indicare i soli volumi con ombre proprie e ombre portate già impostate su Rhino e ritoccate a mano libera (esempio seguente)
Oppure potete aggiungere un trattamento grafico più marcato che approfondisce oltre alle ombre proprie e alle ombre portate anche i dettagli architettonici (esempio seguente)
In entrambi i casi le mancanze, i dettagli e il trattamento grafico vanno fatti a mano libera sulla base stampata.
-
la vista non deve risultare tagliata: aggiungete a mano le architetture in lontananza, definite l’ultimo piano con la tecnica che maggiormente si adatta alla vostra tavola e accennate il tessuto edilizio mancante ove il modello 3d non sia stato realizzato.
-
la vista deve essere completa anche nel disegno del verde: aggiungete i platani del Lungotevere, i cipressi di Piazza Augusto Imperatore e accennate Villa Borghese.
-
la vista deve avere i ponti: aggiungete ponte Cavour e ponte Regina Margherita (nel caso sia compreso nel vostro taglio prospettico).
-
la vista deve avere una definizione architettonica adeguata alla scala del disegno: aggiungete bucature, cornici marcapiano, coperture ed ogni elemento caratterizzante l’edificio e l’impianto urbano.
Le tavole a risoluzione maggiore sono disponibili su FTP e nella sezione Archivio Immagini di questo blog. Il percorso è il seguente: Cianci > Materiale Didattico > Disegno dell'Architettura 2009/2010 > 4-Riferimenti ed Esempi > "20-Riferimenti TAV 1-volo di uccello"
