29/04/2015 - Esercitazione 3, Organizzazione di domani, Tavola Rilevamento

Vi ricordiamo di consegnare in giornata l'esercitazione 3 svolta oggi in aula, in modo tale che possiamo visionare il lavoro che state facendo, quindi non vi preoccupate se non l'avete terminata.

Sabato 02 Maggio dovete ri-consegnarla terminata.

La consegna dell'esercitazione 4 è rimandata al 27 Maggio.

Domani:

• 14.00-16.00: lezione di digitale. Portate pc e mouse.
• 16.00-18.00: lezione di disegno. Portate il materiale per disegnare, le matite, la pilot, il taccuino, le squadrette e il compasso.

Nella sezione "Indicazioni per le tavole" sono presenti le specifiche per realizzare la Tavola 3 di Rilevamento. Domani vi mostriamo dal vero alcune tavole degli anni passati.

La tavola è individuale, oppure al massimo 2 persone. Per la consegna del 28 Maggio deve essere realizzata tutta a matita, con riga e squadra.

27/04/2015 - Organizzazione della prossima lezione

Organizzazione della prossima lezione:

Mercoledì in aula faremo un lavoro di sistemazione, continuazione e approfondimento dell’esercitazione 3 di digitale, in 4 ore. Si raccomanda la presenza di tutti. Portate pc e mouse.

Venite in aula con:

• un file dwg già pronto in cui avete importato l’immagine della pianta del vostro progetto, scalata alle giuste dimensioni (vuol dire che se la pianta è lunga 20 metri, dovete scalarla in modo tale che misurandola con il comando dist da tastiera risulti 20 metri).
• la dispensa sulla normativa grafica stampata in A4 e salvata sul vostro pc; è disponibile su dropbox e su ftp in Cianci > Materiale Didattico > Disegno dell'Architettura > 1-Dispense > "Normativa grafica".

Per facilitare il lavoro di supporto da parte dei collaboratori vi chiediamo di sedervi raggruppati per temi.

Per gli erasmus che non seguono digitale: potete continuare i disegni sul taccuino senza dover venire in aula.

Al termine delle 4 ore, dovrete consegnare il file dwg con il lavoro svolto in aula.

Alcune pagine della dispensa

24/04/2015 - Chiesa del SS Nome di Maria - Rilevamento - Digitale

Chiesa del SS Nome di Maria- Conoscenza dell'architettura classica:

Per la prossima lezione dovete:

• terminare il prospetto intero della chiesa iniziato a lezione, comprensivo di moduli sul prospetto, proporzioni ai lati, nomi degli elementi architettonici, sezioni in situ, stralcio di pianta

• disegnare la pianta intera, comprensiva di costruzioni geometriche (assi centrali, moduli quadrati, circonferenze inscritte e/o circoscritte, ...)

• terminare il disegno svolto in sopralluogo, cioè una porzione di prospetto, comprensiva di moduli, sezione in situ verticale, sezione in situ orizzontale che taglia le semicolonne, sezione in situ orizzontale che taglia il piedistallo, nomi degli elementi architettonici

• disegnare almeno un altro particolare a vostra scelta con i medesimi criteri usati per il disegno precedente (es.: portale o piedistallo o prospetto laterale o bucature del tamburo; evitate i capitelli e le basi perché ancora non avete le conoscenze adeguate per rappresentarli)

I materiali relativi alla Chiesa sono su  Dropbox. Visionateli.

per la studentessa che ha prestato la macchina fotografica a Laura: puoi mettere le foto direttamente su Dropbox nella cartella Chiesa > Foto attuali, senza condividerle con il prof. Calisi? Grazie!

Isolato Foro Traiano - Rilevamento:

Stiamo scaricando i vostri eidotipi, quindi non allarmatevi se non li trovate. Chi deve ancora inserirli può farlo in giornata. Le lezioni mostrate in aula e il materiale utile per fare la Tavola 3 di rilevamento sono su Dropbox. Le indicazioni per fare i disegni e l'elenco dei diversi tipi di disegno verranno a breve messi a disposizione.

Esercitazione 4 Digitale:

La consegna 4 di Digitale è posticipata al 7 Maggio. Verte sul modello 3d delle parti esterne  dell'edificio studiato per l'extempore1.
Per farla dovete innanzitutto  mettere insieme i disegni lucidati  in autocad in un unico file e controllare che la corrispondenza tra i piani e tra i prospetti sia esatta, altrimenti sistemate i disegni.

Esercitazione 3 Digitale:

Stiamo correggendo le esercitazioni. Sono poche. Ricontrollate che la vostra stia su Dropbox, perché o c'è  stato un problema con il server oppure molti di voi non hanno consegnato. Chi non ha caricato l'immagine da cui ha lucidato è pregato di inserirla, altrimenti non possiamo capire l'esattezza del lavoro.

Chi ancora deve consegnare l'esercitazione 3 può farlo entro Lunedì 27 Aprile, seguendo il metodo spiegato in aula, cioè segnare prima gli assi strutturali,  relativi ai pilastri e ai muri portanti, e poi fare l'offset relativo allo spessore. Ricordatevi di caricare anche l'immagine.

Vi ricordiamo che la consegna delle esercitazioni di digitale serve per evitare la prova grafica in aula a fine semestre. Ci sono alcuni studenti che non hanno mai consegnato quindi rischiano di fare la prova grafica. Si mettano in contatto via mail con il prof. Calisi.

Taccuino esercizi settimanali:

Gli esercizi settimanali della settimana appena trascorsa riguardano il rilevamento, quindi devono comprendere sette pagine su: eidotipi fatti in sopralluogo, appunti della lezione su Rilevamento a vista e appunti della lezione sul Rilevamento diretto.

Ricapitolando:

25-01 Aprile: 7 pagine - Cartella Settimana 1 e 2
02-08 Aprile: 7 pagine - Cartella Settimana 1 e 2
09-15 Aprile: 7 pagine - Cartella Settimana 3
16-22 Aprile: 7 pagine - Rilevamento e eidotipi
23-29 Aprile: 7 pagine - Studio della chiesa

21/04/2015 - Appuntamento

La lezione di domani è come al solito in aula (disegno digitale e disegno dell'architettura).

Giovedì pomeriggio l'appuntamento è in sopralluogo alle ore 14.15, davanti alla chiesa del SS Nome di Maria.

17/04/2015 - Disegni di Rilevamento

Per Mercoledì dovete mettere in ordine i disegni svolti in sopralluogo. Ognuno di voi deve scansionare le pagine di taccuino con i disegni di rilevamento a 300 dpi e metterle su dropbox, nella cartella Scansioni Eidotipi, nominando i file con "cognome-nome-numero di pagina", in modo tale da controllare il lavoro di tutti.

Graficamente e dal punto di vista dei contenuti, i disegni devono avere le informazioni elencate ed espresse nella lezione "Rilevamento a vista".

Quindi devono

• contenere: il prospetto, lo stralcio di pianta, i moduli, le sezioni in situ (per chi le sa fare), gli appunti, alcuni dettagli disegnati in proiezione ortogonale o assonometrica
• essere puliti e comprensibili con tratti precisi, senza sbavature.
• avere la corretta normativa grafica: parti sezionate con tratto pesante, parti proiettate con tratto medio, costruzioni e moduli tratteggiati e visibili.
• mostrare chiaramente tutti i moduli in prospetto e i rapporti proporzionali ai lati
• avere gli appunti relativi ai materiali e al nome degli elementi architettonici (cornice marcadavanzale, cornice marcapiano, cantonale bugnato, portone, timpano, mensola, architrave, cornicione, ....intonaco, mattoni a vista, travertino....)
• essere corretti dal punto di vista geometrico (proiezioni ortogonali)
• avere le quote leggibili ed espresse in metri con la doppia cifra decimale senza unità di misura
• avere la figura umana
• avere il tratto-punto che indica dove passa lo stralcio di pianta
• non devono essere in scala; dovete semplicemente sistemare quelli che avete già fatto oppure ridisegnarli, nel caso in cui riteniate che siano troppo scarabocchiati e non corretti. Potete aiutarvi con il righello per fare le linee di costruzione.

Iniziate ad importare le fotografie in un file cad e a scalarle attraverso le due misure di riferimento. Non c'è una consegna con data fissata a riguardo, tuttavia prima iniziate a fare la restituzione prospettica e prima potrete far revisionare il file ai docenti. Le istruzioni per il raddrizzamento fotografico sono indicate nella lezione "Il rilievo da foto-basi".

Riassumendo dovete studiare:

La lezione sul "Rilevamento a vista";  è disponibile nella sezione Materiale Didattico > Lezionidel blog e su ftp in Cianci > Materiale Didattico > Disegno dell'Architettura > 3-Lezioni > “5-Il rilevamento a vista”.

La dispensa “Il ruolo del rilevamento a vista nell’analisi dell’architettura” (Strumenti didattici per il rilievo, M.Docci, Gangemi, Roma 2001);  è disponibile nella sezione Materiale Didattico > Dispense e su ftp in  Cianci > Materiale Didattico > Disegno dell'Architettura > 1-Dispense> “13-Il ruolo del rilevamento a vista”.

La lezione sul fotoraddrizzamento "Il rilievo da foto-basi"; è presente su Dropbox e su ftp in cianci_MatStudenti/Modulo Disegno Digitale Calisi/il rilievo da fotografia_Basi.

Esempi di pagine di taccuino da mettere su dropbox:



Riferimento per scrivere le quote

15/04/2015 - Rilevamento a vista e organizzazione di domani

La lezione di oggi sul fotoraddrizzamento "Il rilievo da foto-basi" è presente su Dropbox e su ftp in cianci_MatStudenti/Modulo Disegno Digitale Calisi/il rilievo da fotografia_Basi.

La lezione "Il rilievo da fotografia" è presente nella sezione Materiale Didattico > Lezioni  e su ftp in Cianci > Materiale Studenti > Modulo Disegno Digitale Calisi > “Il rilievo da fotografia”. Questa è una lezione degli altri anni, tuttavia dovete leggerla perché ha delle informazioni relative a Rhinoceros.

La lezione sul "Rilevamento a vista" è disponibile nella sezione Materiale Didattico > Lezioni del blog e su ftp in Cianci > Materiale Didattico > Disegno dell'Architettura > 3-Lezioni > “5-Il rilevamento a vista”.

La dispensa “Il ruolo del rilevamento a vista nell’analisi dell’architettura” (Strumenti didattici per il rilievo, M.Docci, Gangemi, Roma 2001) è disponibile nella sezione Materiale Didattico > Dispense e su ftp in  Cianci > Materiale Didattico > Disegno dell'Architettura > 1-Dispense> “13-Il ruolo del rilevamento a vista”.

Per domani:

• appuntamento alle ore 14.15 davanti alla chiesa del SS Nome di Maria (largo del Foro Traiano)
• materiale da portare: taccuino, matite, almeno una macchina fotografica per gruppo, un metro e una fettuccia metrica per gruppo

Lavoro della giornata di domani:

• ore 14.15-16.30 - ogni studente: deve effettuare un rilevamento a vista seguendo le indicazioni della lezione "Rilevamento a vista" e disegnare:
• prospetto
• stralcio di pianta
• sezioni in situ
• appunti
• eventuali particolari

• ore 16.30-18.00 - ogni gruppo:
• deve misurare gli elementi della facciata seguendo la procedura mostrata a lezione  tramite la fettuccia metrica. La slide sulla procedura  (vedi immagine seguente) si trova nella lezione "Rilevamento diretto" (che vi illustreremo la prossima settimana). Sta nella sezione  Materiale Didattico > Lezioni e su ftp in Cianci > Materiale Didattico > Disegno dell'Architettura  > 3-Lezioni > “7-Il rilevamento diretto”.
• deve prendere le misure di alcuni elementi di dettaglio (cornici, finestre, modanature, etc etc)
• deve fare le fotografie come ha spiegato il prof. Calisi nella lezione sul fotoraddrizzamento e prendere le due misure di riferimento, in modo tale da poter fare la restituzione prospettica.

I disegni devono essere il più possibile accurati, puliti e comprensibili. Dovete applicare la normativa grafica e la gerarchia dei segni. Le misure devo essere scritte in maniera leggibile.

I disegni di rilevamento faranno parte degli esercizi settimanali.

I disegni di rilevamento costituiranno l'unico materiale di riferimento che avrete per fare la Tavola 3 di Rilevemento, quindi vi esortiamo a disegnare bene e a produrne a sufficienza.

Procedura di Rilevamento a vista:

Procedura di Rilevamento diretto delle misure in facciata:

Gruppi

ps: abbiamo dei problemi con facebook. Per i prossimi giorni useremo solo il blog per le comunicazioni. In caso di dubbi mandateci una mail.

14/04/2015 - Consegna Extempore 1

La consegna dell'extempore 1 è per domani alle ore 9.00. Portate le tavole in cattedra prima che inizi la lezione, in modo tale che possiamo ritirarle e poi correggerle tutte insieme.

10/04/2015 - Consegne ed Esercizi Settimana 3

Per Mercoledì 15/04 dovete:

- Consegnare l'esercitazione 3 di disegno digitale su dropbox

- Consegnare l'Extempore 1

- Svolgere i nuovi Esercizi settimanali relativi alla terza settimana. Sono disponibili sul blog, nella sezione Materiale Didattico > Esercitazioni e su ftp in Cianci/MatDidattico/1.Disegno dell'Architettura B/2-Esercitazioni/Settimana_3_2015.

Dovete farne uno al giorno scegliendo tra le varie categorie (soltanto uno della categoria a, soltanto uno della categoria b, soltanto uno della categoria c, etc, etc).

Inoltre, dovete iniziare a studiare la rappresentazione degli alberi tramite la dispensa "Essenze arboree" disponibile nella sezione Materiale Didattico > Dispense e su ftp in Cianci > Materiale Didattico > Disegno dell'Architettura 2009/2010 > 7-Schede di approfondimento > "scheda A_ALBERI".

Vi ricordiamo di scaricare e studiare la dispensa sulla Normativa grafica, disponibile nella sezione Materiale Didattico > Dispense e su ftp in Cianci > Materiale Didattico > Disegno dell'Architettura > 1-Dispense > "Normativa grafica".

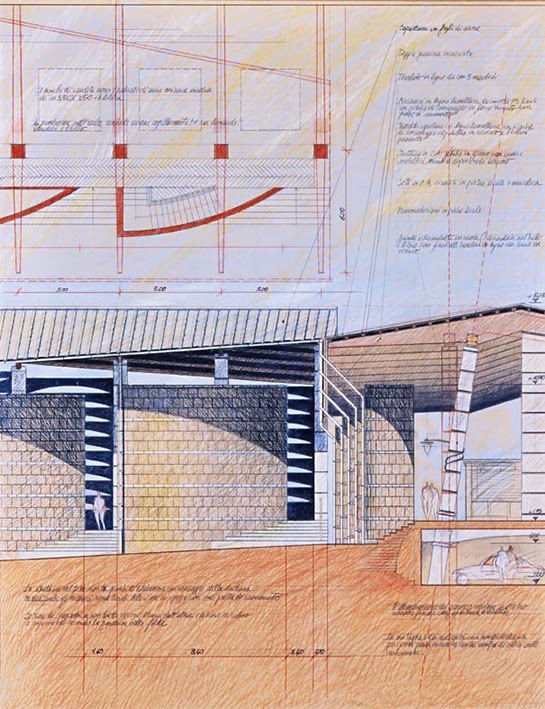

Disegni di Carlo Mezzetti

01/04/2015 - Indicazioni per l'extempore 1

"I disegni di progetto" mostrati oggi a lezione sono disponibili su ftp, in Cianci > Materiale Didattico > Disegno dell'Architettura > 3-Lezioni > “12-I disegni di progetto” e nella sezione Materiale Didattico > Lezioni del blog.

Domani:

• ore 14.00-16.00: Conferenza Pensiero linguaggio rappresentazione - Riflessioni sulla struttura del disegno di Rosario Marrocco.
• ore 16.00-18.00: lavoro in aula sulla rappresentazione del progetto e revisione del menabò dell'exempore 1.

Per domani  dovete disegnare sul taccuino il menabò dell'extempore 1. Il menabò è il progetto compositivo e grafico della tavola, realizzato a schizzo. "Schizzato" non vuol dire "scarabocchiato", quindi prestate cura anche al menabò.

Il menabò deve essere approvato

obbligatoriamente

 dai docenti o dagli assistenti.

Il cartoncino da usare per l'extempore è formato 50x70 cm, grammatura 300 gr/mq, semiruvido. Alcune marche, che hanno formati di qualche centimentro in più, vanno bene ugualmente. Il bordo ideale (squadratura) dal margine del foglio può variare dai 2 ai 3 cm.

Il cartoncino da usare deve essere uno dei seguenti:

• Canson di cellulosa, per acquerello, 55x75 cm, 300 gr/mq - è leggermente poroso
• Canson di cotone, per acquerello, 55x75 cm, 300 gr/mq - grana fina (tra i Canson, questo è quello maggiormente gestibile)
• Canson di cotone, per acquerello, 55x75 cm, 300 gr/mq - grana satinata - liscio
• Magnani Italia, per acquerello, 56x76 cm, 300 gr/mq
• Schoeller, liscio, 51x73 cm, 300 gr/mq
• Qualsiasi altra marca che rispecchi le caratteristiche descritte sopra

Vi segnaliamo alcuni punti vendita:

• "Il Disegno", Testaccio
• "Area Stampa", Testaccio
• "Vertecchi", Via Santa Croce
• "Poggi", Via del Gesù (Pantheon)
• "Poggi", Piazza Mastai (Trastevere)
• "Arte3", Via del Fiume (Via Ripetta)

Contenuti e disegni da inserire nell'extempore:

Dovete innanzitutto studiare il progetto in tutte le sue parti (compositive, strutturali, geometriche, materiche). Non vogliamo vedere disegni “ricopiati” in maniera passiva. Dovete innanzitutto capire il progetto, dopodiché dovete spiegarlo tramite dei disegni finalizzati alla conoscenza dell’architettura.

Schemi o ideogrammi compositivi:

• struttura/tamponatura
• ingressi e percorsi (orizzontali e verticali)
• servito/servente
• pieni/vuoti
• trasparenza/opacità
• luce/ombra
• funzioni
• eventuale geometria della facciata o della pianta
• articolazione volumetrica

Da fare in scala convenzionale oppure con il righello metrico; possono avere brevi annotazioni o appunti di spiegazione.

Disegni rigorosi di normativa:

• Planimetria o planivolumetrico di inquadramento (1:2000 o 1:1000 o 1:500 a seconda del tema)
• Pianta/e  (1:500, 1:200, 1:100, 1:50 a seconda del tema)
• Prospetto/i (1:500, 1:200, 1:100, 1:50 a seconda del tema)
• Sezione/i (1:500, 1:200, 1:100, 1:50 a seconda del tema)
• Spaccati assonometrici o esplosi

Devono essere eseguiti nelle diverse scale convenzionali (1:500, 1:200, 1:100, 1:50) a matita o a china, tramite le squadrette. Dovete stabilire voi quali scale di rappresentazione sono più adeguate per il racconto del vostro progetto, in base alle dimensioni. In caso di dimensioni eccessive, potete fare degli stralci.

I disegni devono avere le quote planimetriche (parziali e totali) e altimetriche.

Dovete rispettare le convenzioni degli spessori del tratto a seconda della scala alla quale state disegnando.

Prendete come rifermento la dispensa "Normativa grafica", su ftp e nella sezione Materiale didattico > Dispense del blog.

Il percorso ftp è il seguente: Cianci > Materiale Didattico > Disegno dell'Architettura > 1-Dispense > "Normativa grafica".

Durante questa settimana, quindi per Mercoledì 08 Aprile:

Dovete impostare tutta la tavola a matita in maniera precisa, rigorosa e accurata tramite le squadrette, rispettando i contenuti sopra descritti.

Non dovete fare nessun trattamento chiaroscurale. Potete fare delle prove grafiche sul taccuino in modo da farcele vedere in aula.

L'extempore 1 verrà ritirata Giovedì 09 Aprile al termine delle 4 ore. Verrà corretta e valutata e poi restituita.
